Distribution Feeder Synthesis from pypowsybl-Supported Formats
This notebook demonstrates how to use pypowsybl as the entry point for distribution grid synthesis using the Schweitzer et al. (2017) algorithm. We load a reference distribution network via pypowsybl (from CGMES file and from pandapower conversion), then run the full feeder synthesis pipeline.
Sections:
Loading reference distribution grids via pypowsybl
Converting to Schweitzer-format feeders
Fitting synthesis parameters from reference feeders
Generating synthetic feeders
Comparison & validation
Visualization
Power-flow validation
[1]:
import os
import numpy as np
import networkx as nx
import matplotlib.pyplot as plt
from collections import Counter
import pypowsybl as ppl
import pandapower as pp
import pandapower.networks as pn
1. Loading Reference Distribution Grids via pypowsybl
pypowsybl does not ship built-in distribution test networks, so we create one from pandapower’s CIGRE Low-Voltage benchmark, convert it to pypowsybl format, and then save/reload via CGMES to demonstrate the full file-based import path.
In practice you would load your own distribution network from any pypowsybl-supported format: CGMES, XIIDM, MATPOWER, IEEE-CDF, PSS/E, UCTE, BIIDM, JIIDM, POWER-FACTORY.
[2]:
from powergrid_synth import pandapower_to_pypowsybl
# Load CIGRE LV from pandapower and convert to pypowsybl
net_pp = pn.create_cigre_network_lv()
print(f"pandapower CIGRE LV: {len(net_pp.bus)} buses, {len(net_pp.line)} lines, "
f"{len(net_pp.trafo)} trafos")
print(f" Loads: {len(net_pp.load)}")
print(f" Generators: {len(net_pp.sgen)}")
# Convert to pypowsybl Network
net_ppl = pandapower_to_pypowsybl(net_pp)
print(f"\npypowsybl network:")
print(f" Buses: {len(net_ppl.get_buses())}")
print(f" Lines: {len(net_ppl.get_lines())}")
print(f" Loads: {len(net_ppl.get_loads())}")
pandapower CIGRE LV: 44 buses, 37 lines, 3 trafos
Loads: 15
Generators: 0
pypowsybl network:
Buses: 44
Lines: 37
Loads: 15
1.1. CGMES Round-Trip
We save the distribution grid to CGMES format (the Common Grid Model Exchange Standard), then reload it via pypowsybl to demonstrate the file-based import path.
[3]:
# Save to CGMES
cgmes_dir = os.path.join("output", "cigre_lv_cgmes")
os.makedirs(cgmes_dir, exist_ok=True)
net_ppl.save(cgmes_dir, format="CGMES")
cgmes_files = sorted(f for f in os.listdir(cgmes_dir) if f.endswith(".xml"))
print(f"CGMES files saved to {cgmes_dir}/")
for f in cgmes_files:
fpath = os.path.join(cgmes_dir, f)
print(f" {f} ({os.path.getsize(fpath):,} bytes)")
# Reload from CGMES
net_from_cgmes = ppl.network.load(cgmes_dir)
print(f"\nReloaded from CGMES: {len(net_from_cgmes.get_buses())} buses, "
f"{len(net_from_cgmes.get_lines())} lines")
print("CGMES round-trip OK ✓")
CGMES files saved to output/cigre_lv_cgmes/
cigre_lv_cgmes_EQ.xml (90,634 bytes)
cigre_lv_cgmes_SSH.xml (18,609 bytes)
cigre_lv_cgmes_SV.xml (37,051 bytes)
cigre_lv_cgmes_TP.xml (26,434 bytes)
Reloaded from CGMES: 44 buses, 37 lines
CGMES round-trip OK ✓
2. Converting to Schweitzer-Format Feeders
pypowsybl_to_feeders() extracts buses, lines, transformers, loads, and generators from a pypowsybl Network and builds Schweitzer-format feeder graphs with hop distances, node types, and power attributes.
[4]:
from powergrid_synth.distribution import (
pypowsybl_to_feeders,
feeder_summary,
DistributionSynthParams,
SchweetzerFeederGenerator,
fit_params_from_feeders,
compute_emergent_properties,
compare_feeders,
)
from powergrid_synth import GridVisualizer
from powergrid_synth.core.grid_graph import DistributionGrid
# Convert pypowsybl network to Schweitzer-format feeders
ref_feeders_raw = pypowsybl_to_feeders(net_from_cgmes)
ref_feeders = [DistributionGrid.from_nx(f) for f in ref_feeders_raw]
print(f"Extracted {len(ref_feeders)} feeder(s) from pypowsybl network\n")
for i, s in enumerate(feeder_summary(ref_feeders)):
print(f"Feeder {i}: {s['n_nodes']} nodes, {s['n_edges']} edges, "
f"max_hop={s['max_hop']}, is_tree={s['is_tree']}")
print(f" Load: {s['total_load_mw']:.3f} MW, Gen: {s['total_gen_mw']:.3f} MW")
print(f" Node types: {s['node_types']}")
Extracted 3 feeder(s) from pypowsybl network
Feeder 0: 19 nodes, 18 edges, max_hop=8, is_tree=True
Load: 0.384 MW, Gen: 0.000 MW
Node types: {'load': 6, 'intermediate': 13}
Feeder 1: 3 nodes, 2 edges, max_hop=1, is_tree=True
Load: 0.085 MW, Gen: 0.000 MW
Node types: {'intermediate': 2, 'load': 1}
Feeder 2: 21 nodes, 20 edges, max_hop=8, is_tree=True
Load: 0.218 MW, Gen: 0.000 MW
Node types: {'intermediate': 13, 'load': 8}
3. Fitting Synthesis Parameters from Reference Feeders
The fit_params_from_feeders() function extracts statistical distributions (Negative Binomial for hop distances, Mixture Gamma for degrees, etc.) from the reference feeders.
[5]:
# Fit Schweitzer parameters from reference feeders
fitted_params = fit_params_from_feeders(ref_feeders)
print("Fitted parameters:")
print(f" Negative Binomial (hop): r={fitted_params.hop_dist.r:.2f}, p={fitted_params.hop_dist.p:.2f}")
print(f" Degree clip: a={fitted_params.degree_clip.a:.2f}, b={fitted_params.degree_clip.b:.2f}")
print(f" Length clip: a={fitted_params.length_clip.a:.4f}, b={fitted_params.length_clip.b:.4f}")
Fitted parameters:
Negative Binomial (hop): r=4.81, p=0.67
Degree clip: a=3.22, b=-0.27
Length clip: a=0.1000, b=-0.0000
/Users/maosheng/kDrive/a_postdoc/CLC_synthesizer/powergrid/lib/python3.11/site-packages/scipy/stats/_continuous_distns.py:3748: RuntimeWarning: divide by zero encountered in scalar divide
aest = (3-s + np.sqrt((s-3)**2 + 24*s)) / (12*s)
/Users/maosheng/kDrive/a_postdoc/CLC_synthesizer/powergrid/lib/python3.11/site-packages/scipy/stats/_continuous_distns.py:3751: RuntimeWarning: invalid value encountered in scalar subtract
a = optimize.brentq(lambda a: np.log(a) - sc.digamma(a) - s,
4. Generating Synthetic Feeders
Using the fitted parameters, generate a synthetic feeder matching the reference feeder’s size (number of nodes) and total load.
[6]:
ref = ref_feeders[0]
n_target = ref.number_of_nodes()
total_load = sum(ref.nodes[n]["P_mw"] for n in ref.nodes if ref.nodes[n].get("P_mw", 0) > 0)
total_gen = sum(-ref.nodes[n]["P_mw"] for n in ref.nodes if ref.nodes[n].get("P_mw", 0) < 0)
print(f"Reference feeder: {n_target} nodes, load={total_load:.3f} MW, gen={total_gen:.3f} MW")
# Generate synthetic feeder
gen_dist = SchweetzerFeederGenerator(params=fitted_params, seed=42)
syn_feeder = gen_dist.generate_feeder(
n_nodes=n_target,
total_load_mw=total_load if total_load > 0 else 1.0,
total_gen_mw=total_gen if total_gen > 0 else 0.0,
)
syn_feeder = DistributionGrid.from_nx(syn_feeder)
print(f"Synthetic feeder: {syn_feeder.number_of_nodes()} nodes, "
f"{syn_feeder.number_of_edges()} edges, "
f"max_hop={max(syn_feeder.nodes[n]['h'] for n in syn_feeder.nodes)}, "
f"is_tree={nx.is_tree(syn_feeder)}")
Reference feeder: 19 nodes, load=0.384 MW, gen=0.000 MW
Synthetic feeder: 19 nodes, 18 edges, max_hop=8, is_tree=True
5. Comparison & Validation
Compare the emergent properties of reference and synthetic feeders, then compute KL-divergence scores for key distributions.
[7]:
props_ref = compute_emergent_properties(ref)
props_syn = compute_emergent_properties(syn_feeder)
print(f"{'Property':<25} {'Reference':>12} {'Synthetic':>12}")
print("-" * 52)
for key in props_ref:
rv = props_ref[key]
sv = props_syn[key]
if isinstance(rv, float):
print(f"{key:<25} {rv:>12.4f} {sv:>12.4f}")
else:
print(f"{key:<25} {str(rv):>12} {str(sv):>12}")
Property Reference Synthetic
----------------------------------------------------
n_nodes 19 19
n_edges 18 18
max_hop 8 8
mean_degree 1.8947 1.8947
total_load_mw 0.3838 0.4445
total_gen_mw 0 0
frac_intermediate 0.6842 0.6842
frac_injection 0.0000 0.0000
mean_length_km 0.0950 0.1000
max_length_km 0.1000 0.1000
total_length_km 1.7100 1.8000
[8]:
# KL-divergence between reference and synthetic feeder distributions
kl_scores = compare_feeders(ref, syn_feeder)
print("KL-divergence scores:")
for key, val in kl_scores.items():
print(f" {key}: {val:.4f}")
KL-divergence scores:
hop_distance_kl: 0.1707
degree_kl: 0.2568
cable_length_kl: 1.3205
6. Visualization
Side-by-side comparison of reference and synthetic feeder topologies.
[9]:
viz = GridVisualizer()

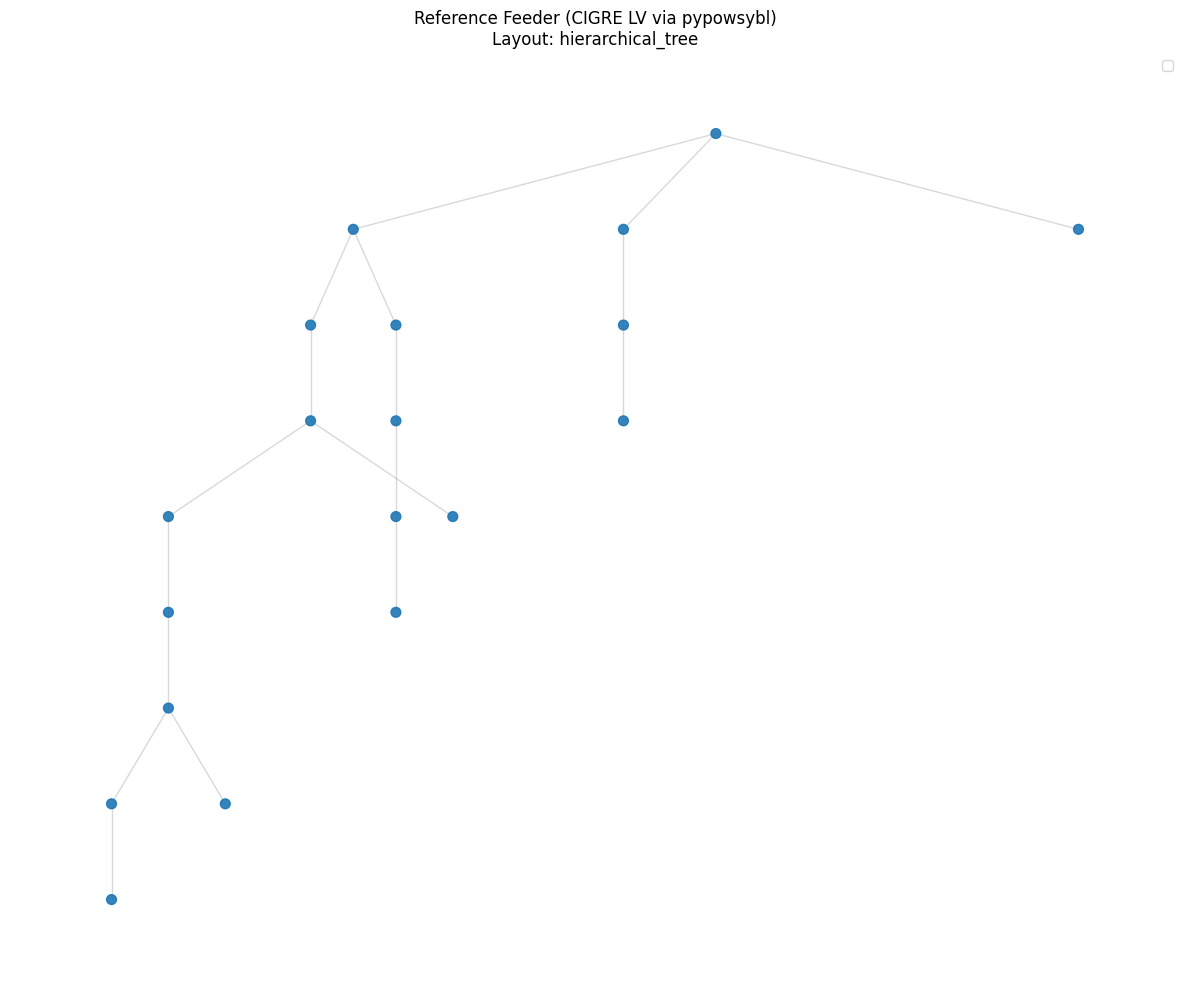

viz.plot_grid(ref, layout="hierarchical_tree", title="Reference Feeder (CIGRE LV via pypowsybl)")
plt.show()

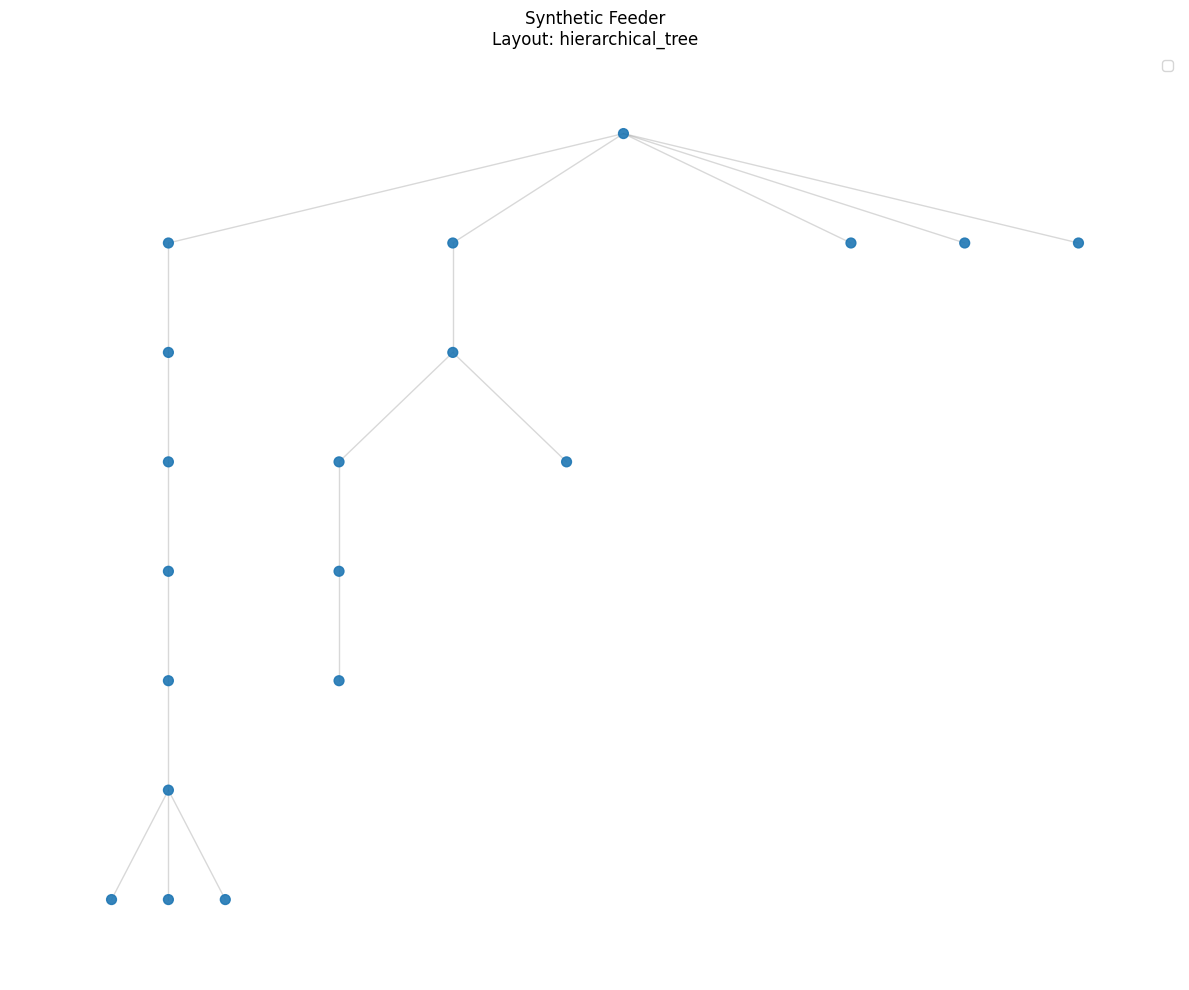

viz.plot_grid(syn_feeder, layout="hierarchical_tree", title="Synthetic Feeder")
plt.show()
Calculating layout 'hierarchical_tree'...
Calculating layout 'hierarchical_tree'...

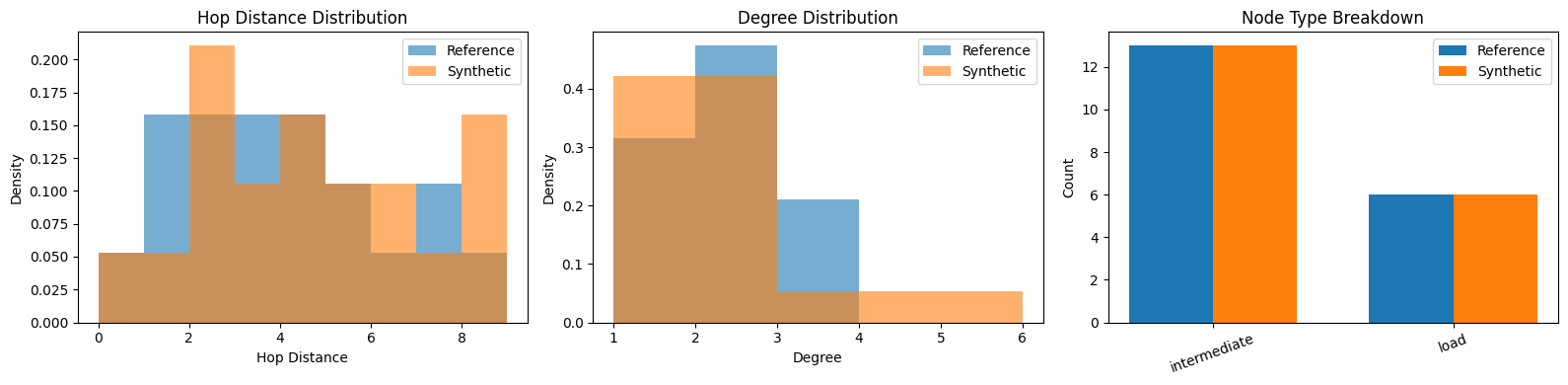

[10]:
# Statistical distribution comparison
hops_ref = [ref.nodes[n]["h"] for n in ref.nodes]
hops_syn = [syn_feeder.nodes[n]["h"] for n in syn_feeder.nodes]
degs_ref = [ref.degree(n) for n in ref.nodes]
degs_syn = [syn_feeder.degree(n) for n in syn_feeder.nodes]
types_ref = Counter(ref.nodes[n].get("node_type", "unknown") for n in ref.nodes)
types_syn = Counter(syn_feeder.nodes[n].get("node_type", "unknown") for n in syn_feeder.nodes)
fig, axes = plt.subplots(1, 3, figsize=(16, 4))
# Hop distance histogram
max_hop = max(max(hops_ref), max(hops_syn))
axes[0].hist(hops_ref, bins=range(max_hop + 2), alpha=0.6, label="Reference", density=True)
axes[0].hist(hops_syn, bins=range(max_hop + 2), alpha=0.6, label="Synthetic", density=True)
axes[0].set_xlabel("Hop Distance")
axes[0].set_ylabel("Density")
axes[0].set_title("Hop Distance Distribution")
axes[0].legend()
# Degree histogram
max_deg = max(max(degs_ref), max(degs_syn))
axes[1].hist(degs_ref, bins=range(1, max_deg + 2), alpha=0.6, label="Reference", density=True)
axes[1].hist(degs_syn, bins=range(1, max_deg + 2), alpha=0.6, label="Synthetic", density=True)
axes[1].set_xlabel("Degree")
axes[1].set_ylabel("Density")
axes[1].set_title("Degree Distribution")
axes[1].legend()
# Node type breakdown
all_types = sorted(set(list(types_ref.keys()) + list(types_syn.keys())))
x = np.arange(len(all_types))
w = 0.35
axes[2].bar(x - w/2, [types_ref.get(t, 0) for t in all_types], w, label="Reference")
axes[2].bar(x + w/2, [types_syn.get(t, 0) for t in all_types], w, label="Synthetic")
axes[2].set_xticks(x)
axes[2].set_xticklabels(all_types, rotation=20)
axes[2].set_ylabel("Count")
axes[2].set_title("Node Type Breakdown")
axes[2].legend()
plt.tight_layout()
plt.show()
7. Ensemble Generation & Aggregate Comparison
Generate multiple synthetic feeders and compute aggregate KL-divergence statistics.
[11]:
# Generate 10 synthetic feeders
ensemble = []
for i in range(10):
g = SchweetzerFeederGenerator(params=fitted_params, seed=i)
f = g.generate_feeder(
n_nodes=n_target,
total_load_mw=total_load if total_load > 0 else 1.0,
total_gen_mw=total_gen if total_gen > 0 else 0.0,
)
ensemble.append(DistributionGrid.from_nx(f))
# Aggregate KL-divergence
all_kl = [compare_feeders(ref, s) for s in ensemble]
kl_keys = list(all_kl[0].keys())
print(f"{'Metric':<25} {'Mean':>8} {'Std':>8} {'Min':>8} {'Max':>8}")
print("-" * 60)
for key in kl_keys:
vals = [d[key] for d in all_kl]
print(f"{key:<25} {np.mean(vals):>8.4f} {np.std(vals):>8.4f} "
f"{np.min(vals):>8.4f} {np.max(vals):>8.4f}")
Metric Mean Std Min Max
------------------------------------------------------------
hop_distance_kl 1.3559 1.4557 0.1191 4.1078
degree_kl 0.7138 1.5712 0.0000 5.4168
cable_length_kl 1.3205 0.0000 1.3205 1.3205
8. Power-Flow Validation
Validate the synthetic distribution feeder using pandapower DC power flow and pypowsybl AC load flow.
[12]:
from powergrid_synth import GridExporter, nx_to_pandapower
# Export synthetic feeder to pandapower for DC power flow
net_syn = nx_to_pandapower(syn_feeder, base_kv_map={0: 0.4})
# Add ext_grid at root bus for power flow (required slack reference)
root_bus = 0 # root node
if len(net_syn.ext_grid) == 0:
pp.create_ext_grid(net_syn, bus=root_bus, vm_pu=1.0)
print(f"pandapower network: {len(net_syn.bus)} buses, {len(net_syn.line)} lines, "
f"{len(net_syn.ext_grid)} ext_grid")
try:
pp.rundcpp(net_syn)
print(f"DC power flow converged ✓")
print(f" Max voltage angle: {net_syn.res_bus.va_degree.max():.2f}°")
print(f" Min voltage angle: {net_syn.res_bus.va_degree.min():.2f}°")
except Exception as e:
print(f"DC power flow: {e}")
pandapower network: 19 buses, 18 lines, 1 ext_grid
DC power flow converged ✓
Max voltage angle: 0.00°
Min voltage angle: 0.00°
[13]:
# Convert to pypowsybl and run AC load flow
try:
net_syn_ppl = pandapower_to_pypowsybl(net_syn)
results = ppl.loadflow.run_ac(net_syn_ppl)
print("pypowsybl AC load flow results:")
for r in results:
print(f" Component {r.connected_component_num}: status={r.status.name}, "
f"iterations={r.iteration_count}")
except Exception as e:
print(f"pypowsybl AC load flow: {e}")
pypowsybl AC load flow results:
Component 0: status=CONVERGED, iterations=1
One-Line Synthesis
All the steps above — reference loading, parameter fitting, feeder generation, validation, and export — can be performed with a single function call using synthesize_distribution().
Two modes are supported:
``mode=”reference”`` — fit parameters from an existing network (pandapower, pypowsybl, or file), then generate synthetic feeders.
``mode=”default”`` — use built-in Table III defaults (optionally overridden with a custom
DistributionSynthParams).
[14]:
from powergrid_synth.distribution import synthesize_distribution
# Reference-based: fit from CIGRE LV, generate 5 feeders
feeders_ref = synthesize_distribution(
mode="reference",
reference_case="cigre_lv",
n_feeders=5,
n_nodes=20,
total_load_mw=0.5,
seed=42,
output_dir="output",
output_name="cigre_lv_oneliner",
export_formats=["json"],
)
[1] Loaded 1 reference feeder(s): avg 44 nodes.
[2] Generated 5 synthetic feeder(s): avg 20 nodes, 20 requested.
[3] KL divergence (feeder 0 vs ref 0): hop_distance_kl=0.630, degree_kl=1.217, cable_length_kl=26.334
-> pandapower JSON export: output/cigre_lv_oneliner_0.json
-> pandapower JSON export: output/cigre_lv_oneliner_1.json
-> pandapower JSON export: output/cigre_lv_oneliner_2.json
-> pandapower JSON export: output/cigre_lv_oneliner_3.json
-> pandapower JSON export: output/cigre_lv_oneliner_4.json
[4] Exported to output/
[Done]
[15]:
# Default-parameter mode: no reference network needed
feeders_default = synthesize_distribution(
mode="default",
n_feeders=10,
n_nodes=30,
total_load_mw=0.8,
seed=7,
)
print(f"\nGenerated {len(feeders_default)} feeders with default params:")
for i, f in enumerate(feeders_default):
print(f" Feeder {i}: {f.number_of_nodes()} nodes, {f.number_of_edges()} edges")
[1] Using default / user-supplied parameters.
[2] Generated 10 synthetic feeder(s): avg 30 nodes, 30 requested.
[3] Feeder 0 properties: 30 nodes, 29 edges, max_hop=13, load=0.810 MW
[Done]
Generated 10 feeders with default params:
Feeder 0: 30 nodes, 29 edges
Feeder 1: 30 nodes, 29 edges
Feeder 2: 30 nodes, 29 edges
Feeder 3: 30 nodes, 29 edges
Feeder 4: 30 nodes, 29 edges
Feeder 5: 30 nodes, 29 edges
Feeder 6: 30 nodes, 29 edges
Feeder 7: 30 nodes, 29 edges
Feeder 8: 30 nodes, 29 edges
Feeder 9: 30 nodes, 29 edges
Summary
This notebook demonstrated the full distribution feeder synthesis workflow using pypowsybl-supported formats:
Loading — reference distribution grid via pypowsybl (from CGMES file)
Converting —
pypowsybl_to_feeders()to Schweitzer-format feeder graphsFitting — statistical parameters from reference feeders
Generating — synthetic feeders using the Schweitzer algorithm
Validating — KL-divergence comparison and emergent property analysis
Visualization — topology and distribution comparisons
Power-flow — DC (pandapower) and AC (pypowsybl) validation
One-liner —
synthesize_distribution()for the complete pipeline in a single call
Any pypowsybl-supported format can be used as the input source: CGMES, XIIDM, IEEE-CDF, MATPOWER, PSS/E, UCTE, BIIDM, JIIDM, POWER-FACTORY.
